삼성노트북 NT300E4R - KD3A m.2 Nvme ssd 교체 램 8GB 업그레이드 방법

삼성전자 노트북 NT300E4R - KD3A m.2 Nvme ssd 교체 및 DDR4 2666 8GB 업그레이드 방법에[ 관한 내용입니다.
아들이 사용하는 삼성노트북에 장착된 SATA방식의 SSD가 갑자기 보드에서 인식이 안 되는 문제가 발생하여 M.2타입의 SSD 256GB 제품으로 교체하였고, 기존 장착된 램 용량도 4GB로 좀 작은 듯 하여 이번에 8GB로 업그레이드를 하였습니다.

참고로 NT300E4R 노트북은 램 슬롯은 한 개로 추가 장착은 불가능하며 램 업그레이드는 일대일 교체만 가능합니다. 그리고 하드디스크는 SATA 방식 슬롯 1개(SSD 또는 노트북용 하드디스크 장착 가능), 2280 M.2 타입 SSD 1개를 설치할 수 있습니다.

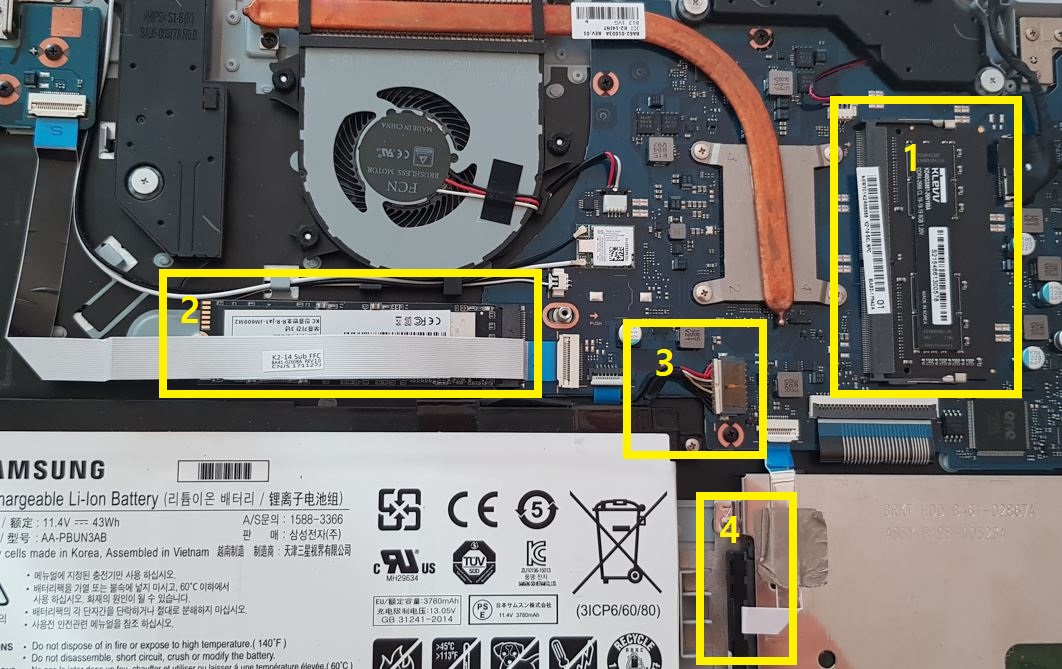

노트북 분해 영상은 본문 하단에 있으니 참고하시구요, 작업 하기 전 주의사항이 있습니다. 이 제품은 케이스 내부에 배터리가 내장되 있기 때문에 일단 노트북 하단 케이스를 분해한 후 맨 먼저 위 그림의 3번 커넥터를 제거해야 합니다.
해당 커넥터를 맨 먼저 제거하고 대략 1~2분 정도 작업하는 것이 혹시 있을지 모르는 전기적 충격을 예방할 수 있습니다. 꼭 배터리 케이블 제거하고 램 교체 및 SSD 장착을 해야 합니다.

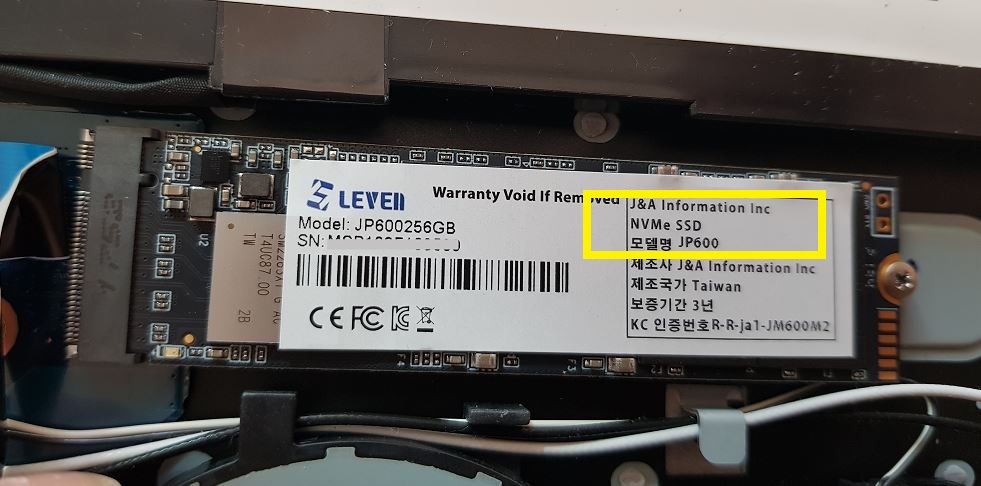

램은 일대일 교체하고 SSD를 커넥터에 잘 장착하고 반대 쪽의 나사를 잠궈줍니다. (나사는 노트북 내부 SATA 케이스 장착용 1개를 빼서 사용)

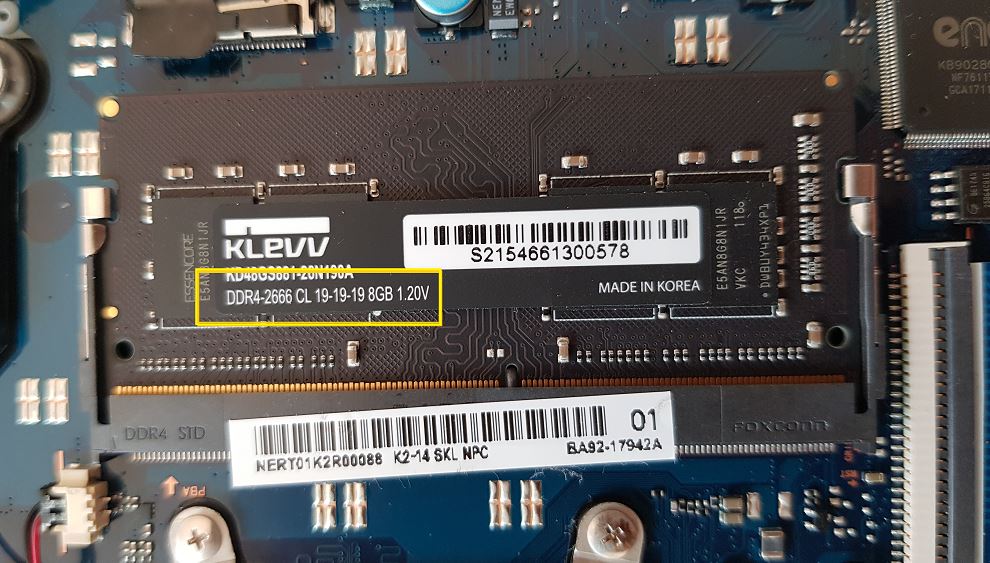

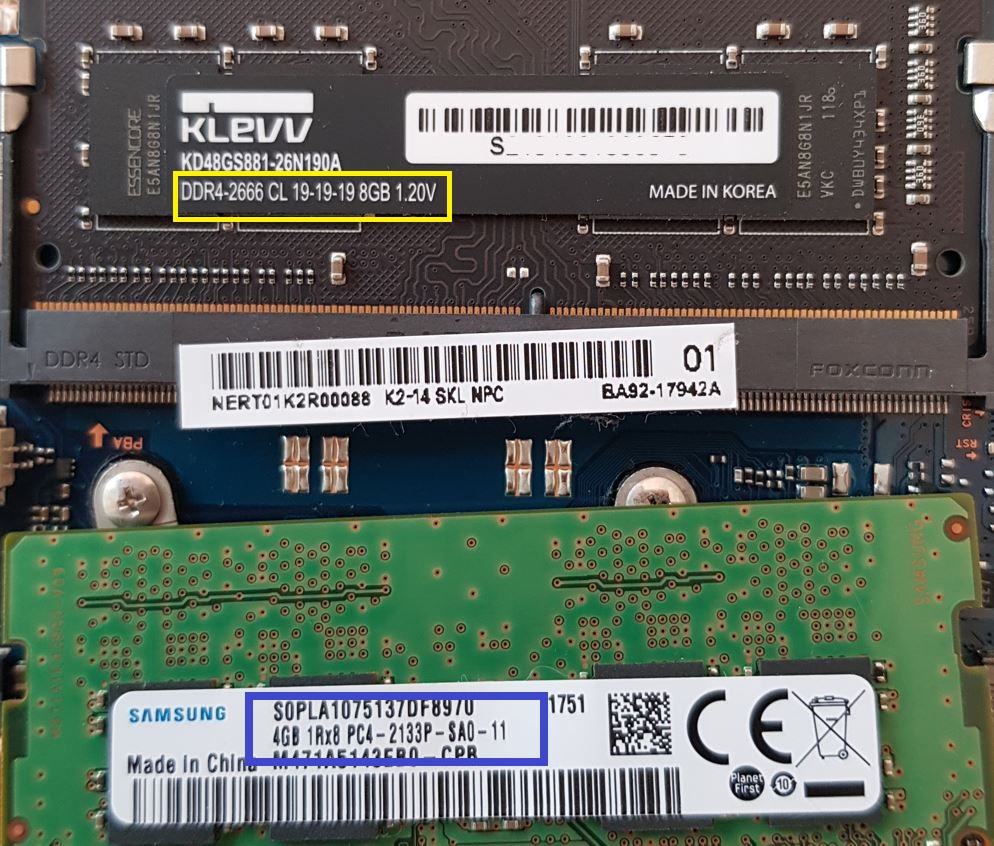

참고로 기존의 램은 4GB 용량으로 정확히는 PC4 - 2133P (PC4-17000) 제품입니다. 램 호환성 문제로 안전하게 기존 제품과 같은 사양으로 구매할까도 생각했지만 중고만 유통되고 있어서 찜찜하고, 어쩌면 호환 될 것도 같아서 그냥 DDR4- 2666 8GB(PC4-21300) 제품으로 구매하여 장착했는데 다행히 잘 인식되고 정상적으로 작동합니다.

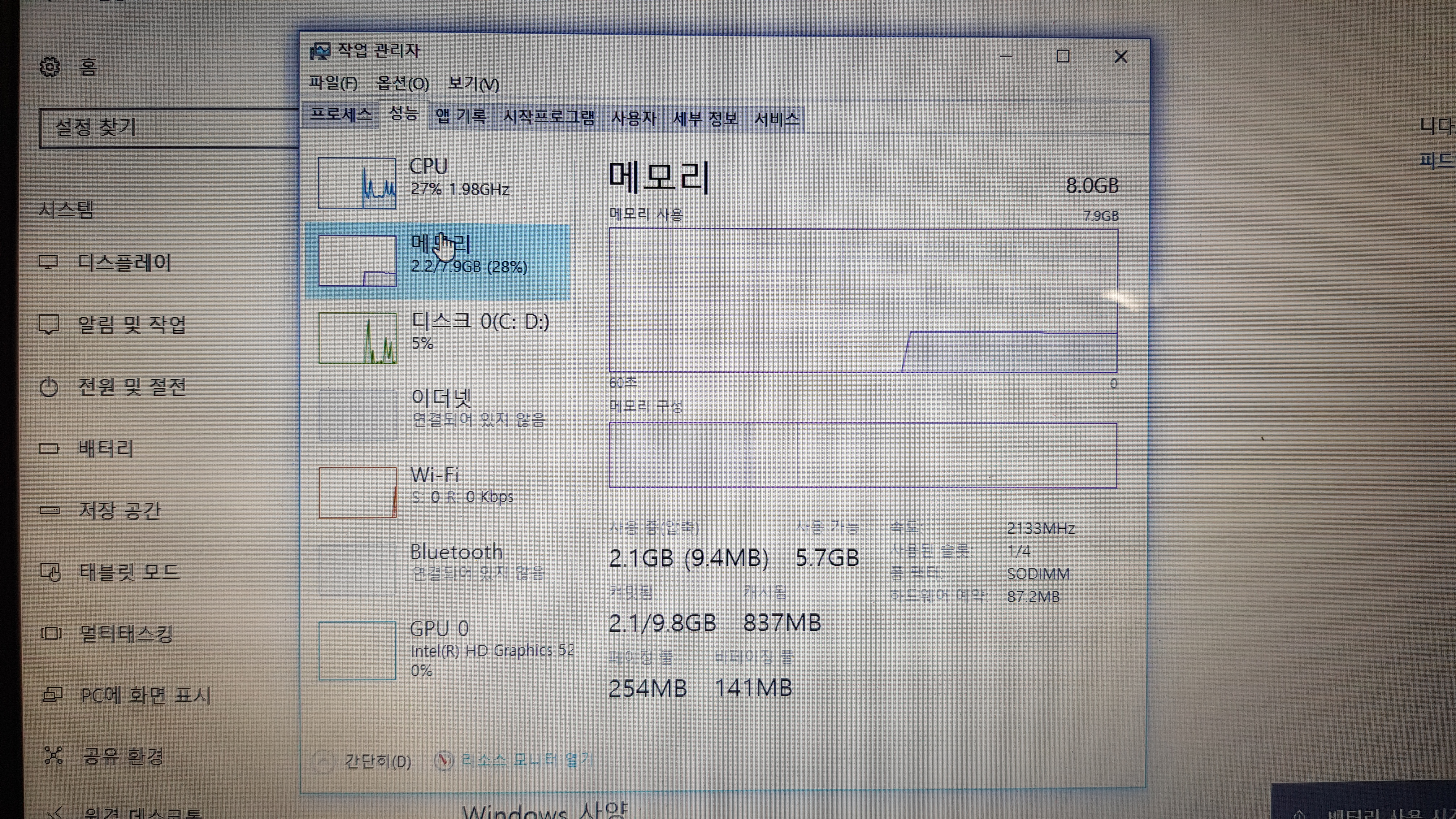

작업관라자 시스템 성능 탭에서 확인해보니 8GB, 클럭은 2133Nhz로 작동하고 있습니다.

시스템 클럭에 맞춰서 동작하느라 DDR4- 2666 (PC4-21300) 제품의  원래 2666Mhz 클럭 보다는 약간 낮게 작동하지만 사용상 문제는 없습니다.

노트북 분해 및 부품 교체 동영상은 아래 유튜브 동영상을 참고 바랍니다.
노트북 분해 및 부품 교체
