모니터수리 ad보드교체, 모니터파워수리

모니터수리  ad보드교체, 모니터파워수리, 모니터 고장 시 수리과정을 간략하게 소개하는 내용입니다.



먼저 AD보드 교체에 관한 수리자료입니다.



전원불 고정으로 전원스위치를 눌러도 반응하지 않고 모니터 화면에 아무 것고 표시되지 않은 증상입니다.

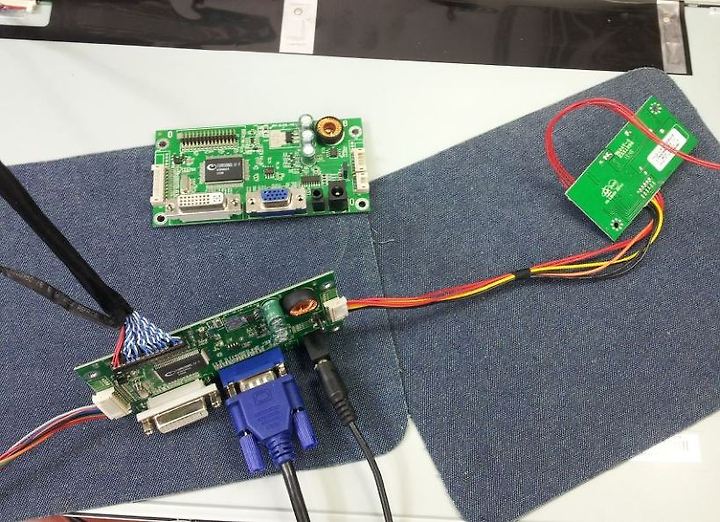

23인치 모니터로 점검 겨로가 AD보드 칩셋 불량으로 판명되었으며 표준형 AD보드로 교체하였습니다.



참고로 AD보드 개조 교체 시 OSD보드 연결 및 인버터 연결 시 라인을 잘 못 연결하지 않도록 주의해야 합니다.

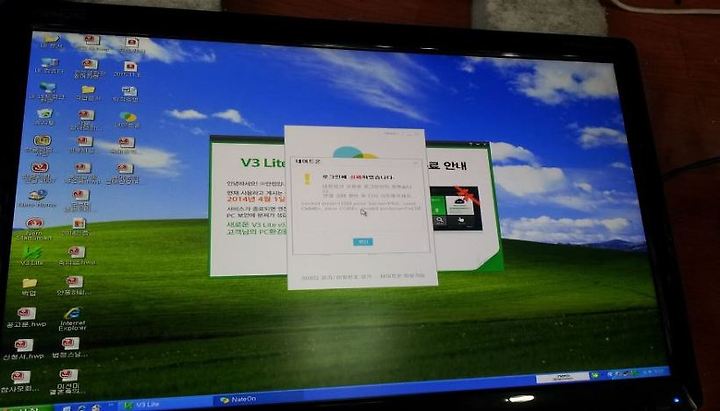

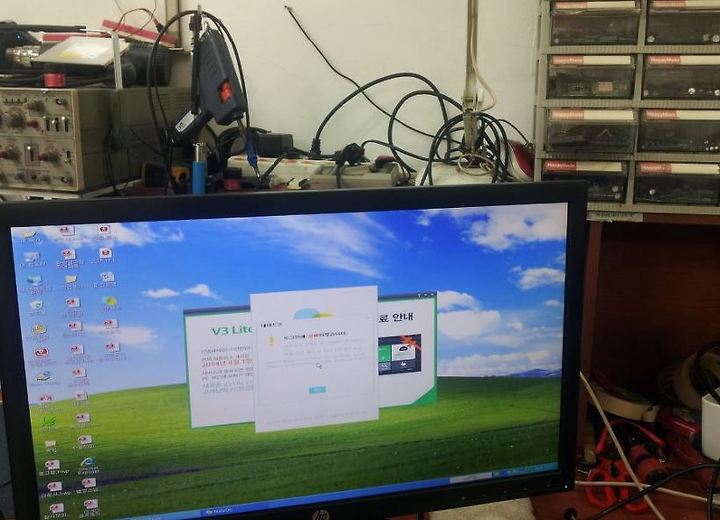

AD보드 개조 후 모니터는 정상적으로 작동하고 있으며 테스트 과정을 거쳐서 출고되었습니다.

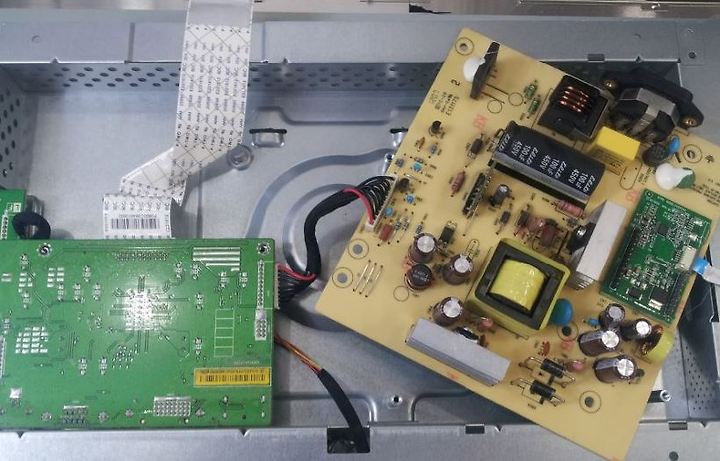

모니터 파워보드 불량으로 전원이 안 켜지지는 증상입니다.



일반 모니터에서 사용하는 인버터가 통합된 파워보드는 기본적으로 2차 출력단에서 12V(12 ~18V)와 5V을 출력하게 되는데 이 보드는 5V 출력에 문제가 발생한 상태였습니다.



5V는 AD보드에 전원을 공급하는데 5V 출력에 문제가 생기면 AD보드가 작동하지 못하고 전원스위치를 눌러도 모니터 전원은 켜지지 않게 됩니다.



참고로 흔히 발생하는 콘데서 불량은 아니었습니다.







모니터수리 후 장시간 테스트를 진행한 후 작업을 완료하였습니다.
