NARA(나라컨트롤) MEGA-NET3.0 스케줄 등록 방법

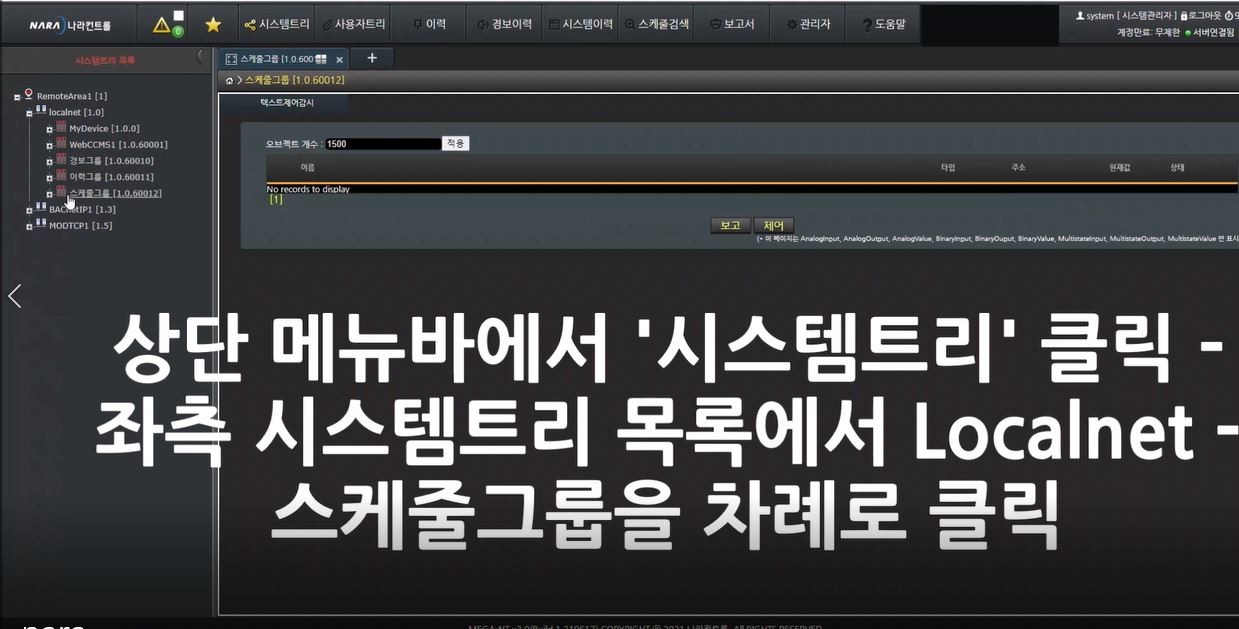

상단 메뉴바에서 '시스템트리' 클릭 후 좌측에 표시 된 시스템트리 목록에서 LOCALnet - 스케줄그룹을 차례로 선택합니다.

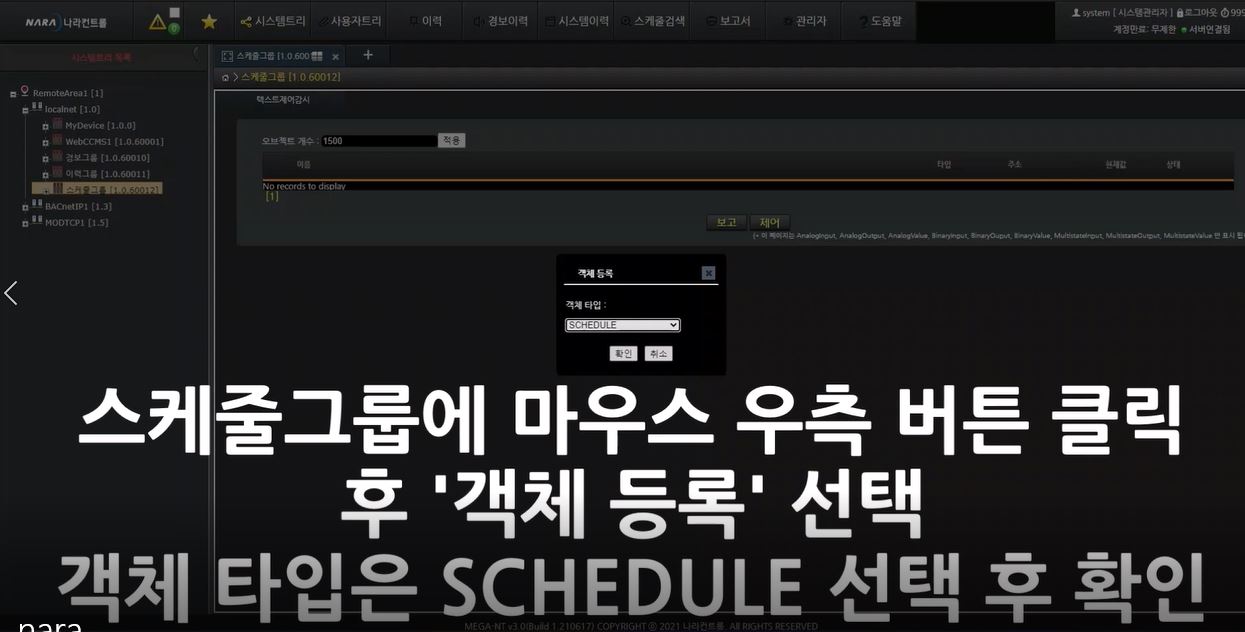

스케줄그룹 목록에 마우스 우측 버튼 클릭 후 '객체 등록' 선택
객체 타입은 SCHEDULE 선택 후 확인 버튼 클릭

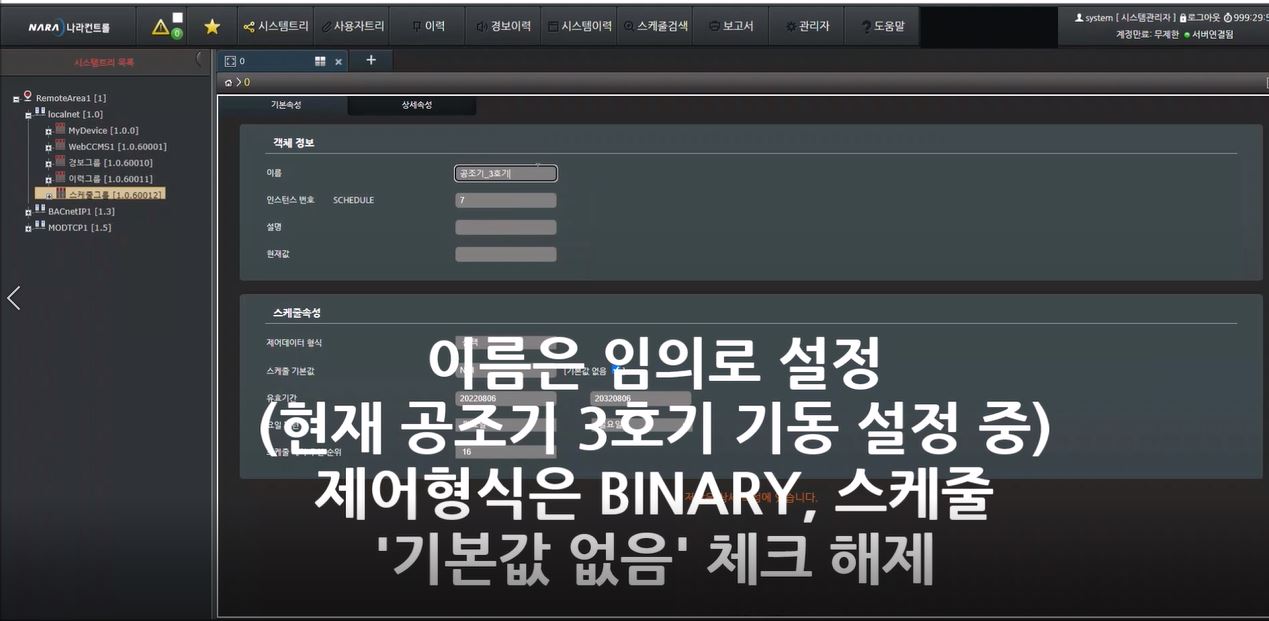

객체 정보에서 이름은 사용자 임의로 지정합니다. 나머지 번호, 설명 등은 기본 값으로 둡니다. 아래 스케줄 속성에서 제어형식은 BINARY, 스케줄 - '기본 값 없음'의 체크 표시를 없애 줍니다.

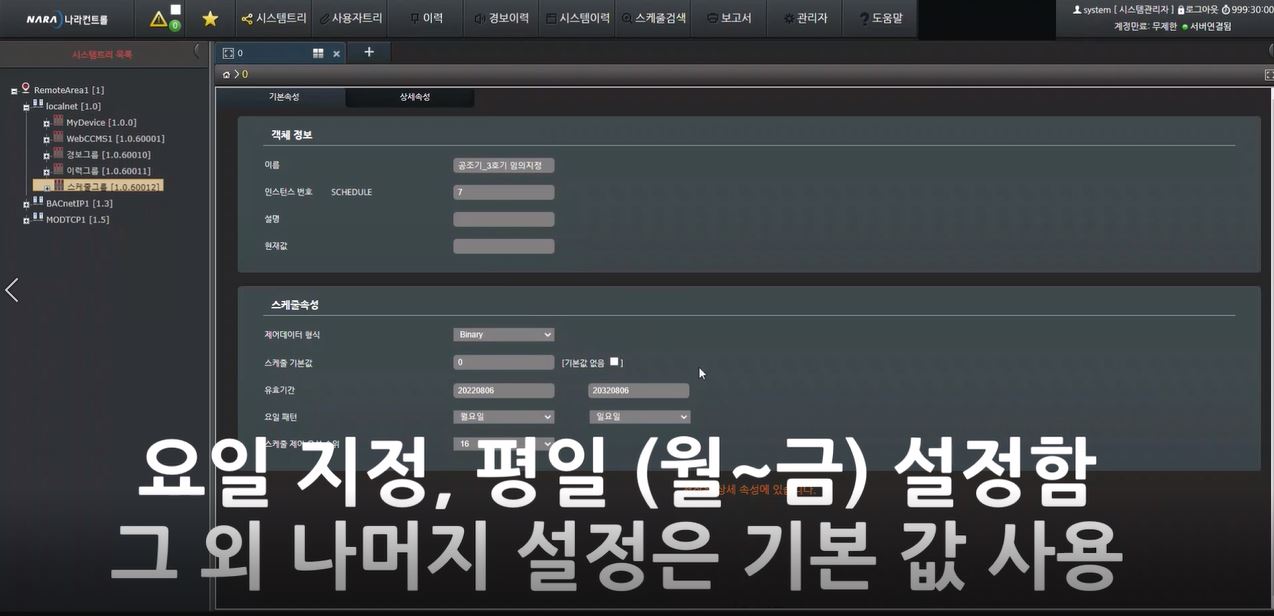

요일 지정은 장비가 기동되는 요일에 맞추면 되며 그 외 설정은 기본 값으로 사용합니다.

여기까지 마치면 다시 상단의 상세속성 메뉴를 클릭하여 실제 스케줄로 제어할 장치를 등록해야 합니다.  제어대상 오브젝트 목록(추가) 선택

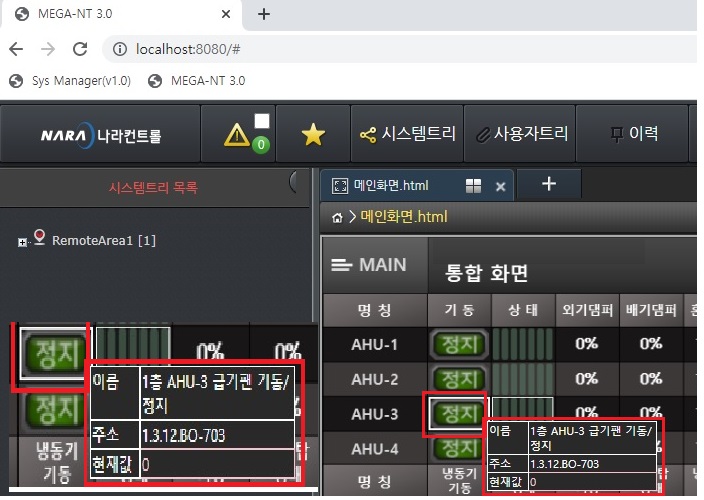

팝업 창이 열리면 제어할 오브젝트를 찾아서 등록해야 하는데 동영상에는 빠졌지만 스케줄 등록 작업 전에 스케줄에 등록할 장치의 기동/정지 버튼에 마우스를 가져다 대면 해당 장치의 주소 및 장치 이름이 표시 됩니다.

이름과 주소를 기억한 후 오브젝트 등록 시 해당 목록을 찾으면 훨씬 쉽게 등록할 수 있습니다.

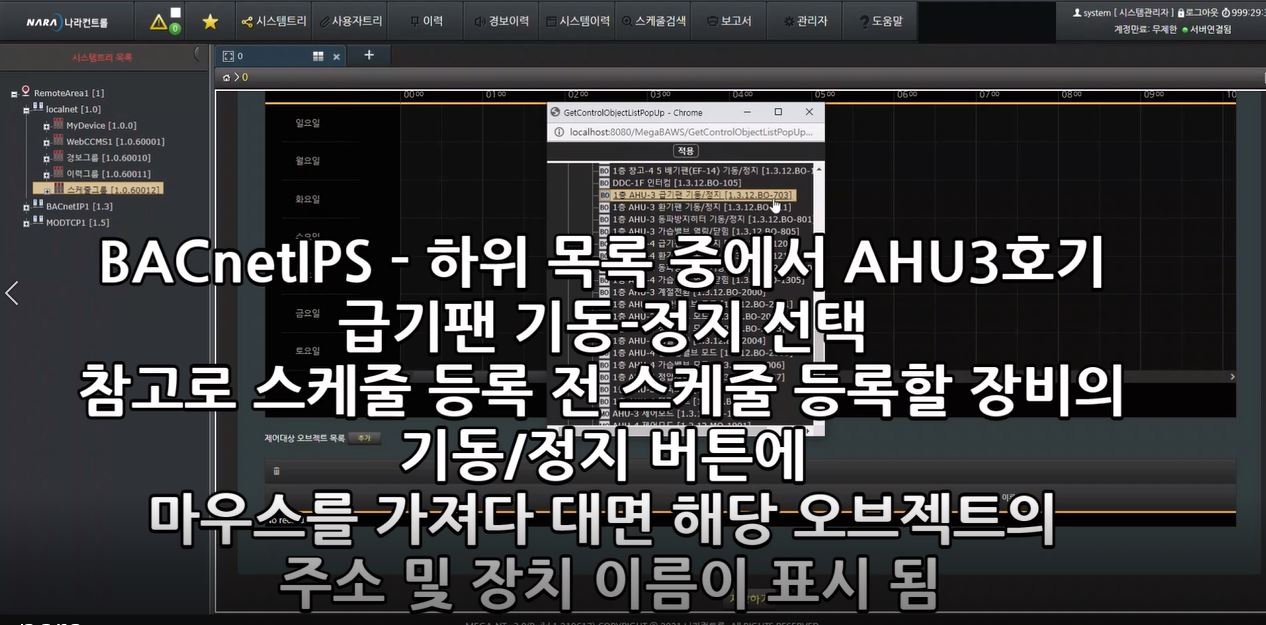

팝업창 트리 목록에서 BACnetIPS 하위 목록 중에서 등록할 장치의 기동/정지를 등록합니다.
동영상에서는 공조기 3호기의 기동/정지를 선택하여 등록하였습니다.


오브젝트 등록이 끝나면 요일별 기동 시간만 설정하면 끝납니다.

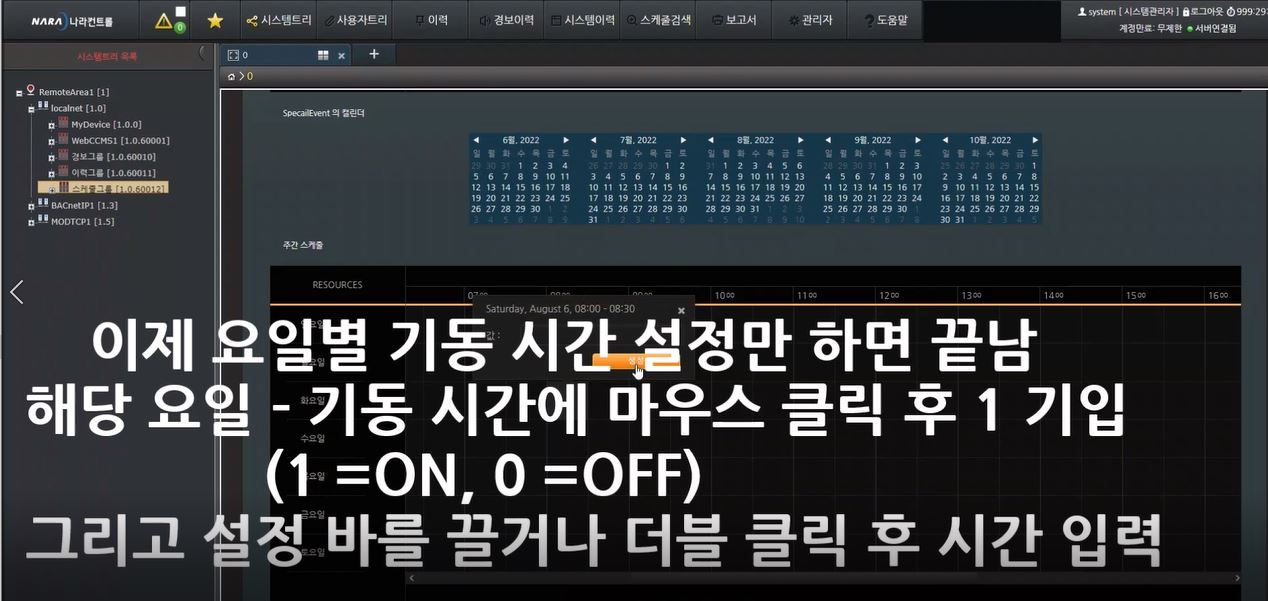

위쪽 예외 스케줄은 그대로 두고 아래쪽의 요일 별 원하는 기동 시간에 마우스를 클릭한 후 숫자
1을 기입합니다.
1 = ON,  0= OFF

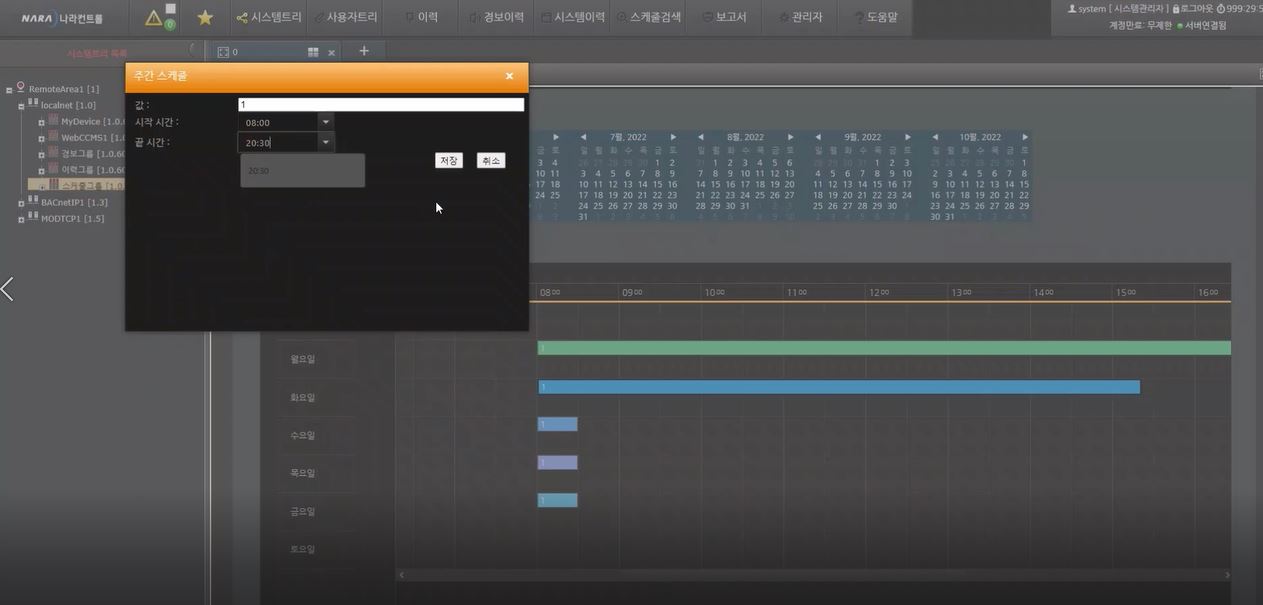

그리고 설정 바를 더블 클릭 후 시간을 직접 입력하거나 설정 바를 마우스로 끌어서 원하는 종료 시간에 가져다 놓으면 시간 설정이 끝나게 됩니다.

중간 중간 기동/ 정지가 필요하면 기동 포인트와 정지 포인트를 여려 개 추가하면 됩니다.
가령 1번 기동은 8시 30분 ~12:00까지 설정하고 남은 칸에 다시 마우스를 클릭하여 숫자 1을 기입한 후 2번 기동은 13:00~ 18:00 이런 식으로 시간을 설정하면 되겠습니다.

마지막으로 시간 설정이 끝나면 저장하기 버튼을 누르고 저장 이유는 공란으로 두면 모든 설정이 끝납니다.
앞으로 이 장치는 지금 설정한 스케줄대로 스스로 기동/ 정지를 하게 됩니다.

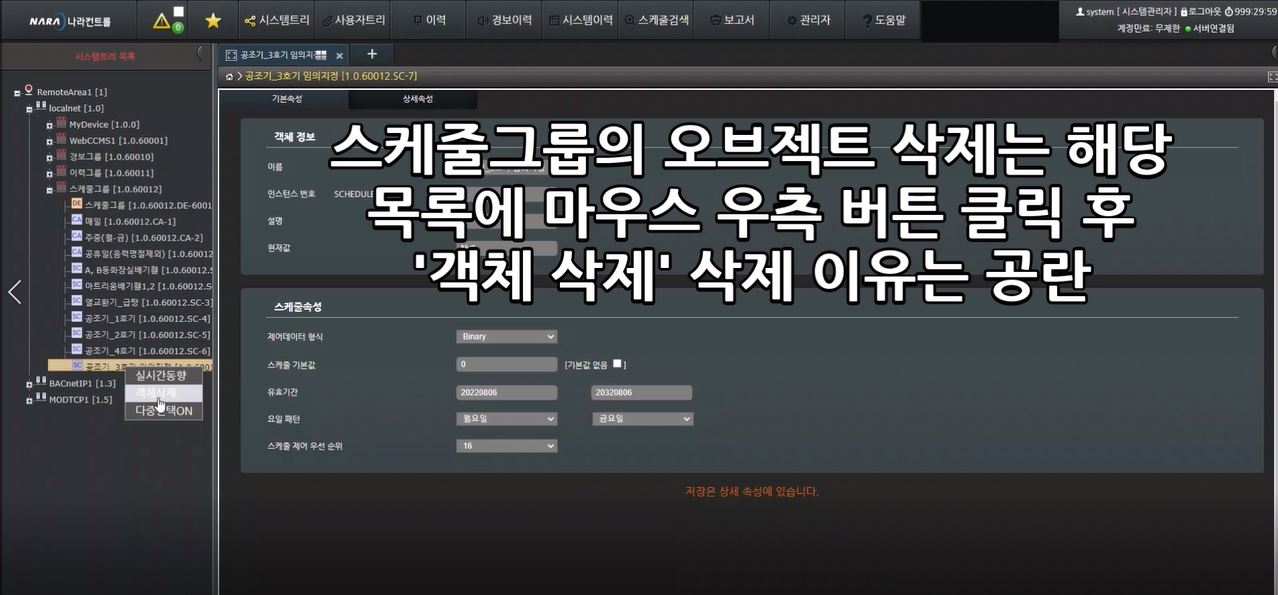

해당 스케줄을 수정할 때는 오브젝트 이름을 더블 클릭하여 시간 등을 다시 설정하면 되며 더 이상 스케줄 기동이 필요하지 않아서 삭제할 경우에는 오브젝트 이름을 마우스 우측 버튼으로 클릭한 후 '객체 삭제'를 선택하면 되겠습니다. '객체 삭제' 삭제 이유는 공란으로 두면 되겠습니다. (혹시 삭제가 잘 안 될 때 삭제 이유란에 아무 글자나 입력하고 삭제 )

-NARA(나라컨트롤) MEGA-NET3.0 스케줄 등록 방법-
