모니터 화면 깜박이고 검은 화면, 전원 안 켜지는 증상

비트엠 B240LED PURE LED모니터 2대가 고장이 났는데 한 대는 화면이 안 나오거나 깜박이는 증상으로 툭툭 두들기면 한참동안 정상 작동하며, 또 한 대는 전원스위치를 눌러도 전원이 켜지지 않는 증상입니다.

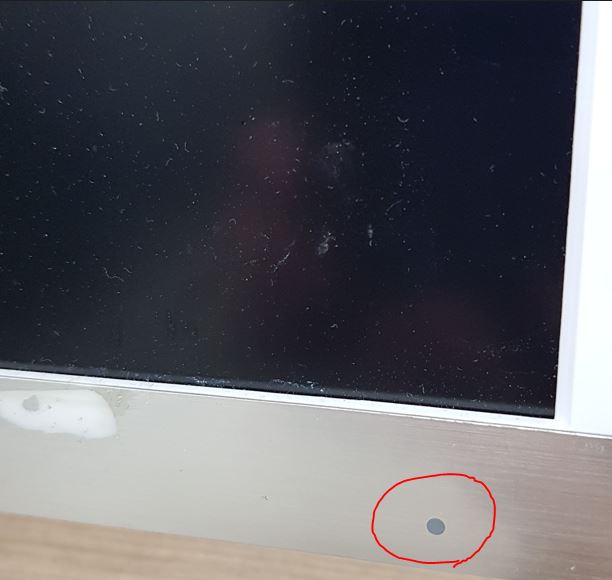

한 대는 증상이 모니터 전원 표시 등이 켜지지 않은 상태 즉, 전원스위치를 눌러도 전원이 켜지지 않습니다.

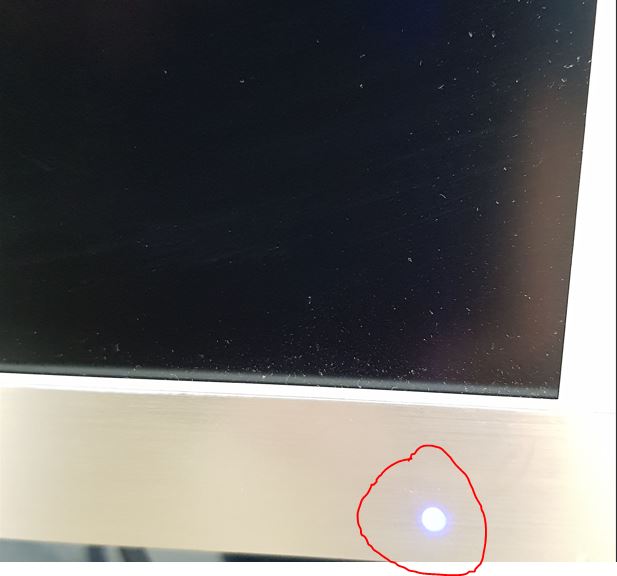

다른 한 대는 전원 표시등은 켜져 있지만 화면에 아무 것도 표시되지 않고 검은 화면만 보이고 있습니다.

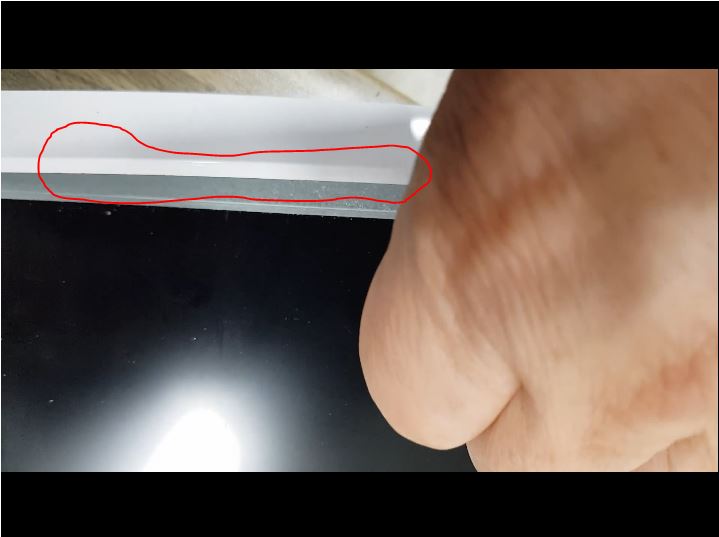

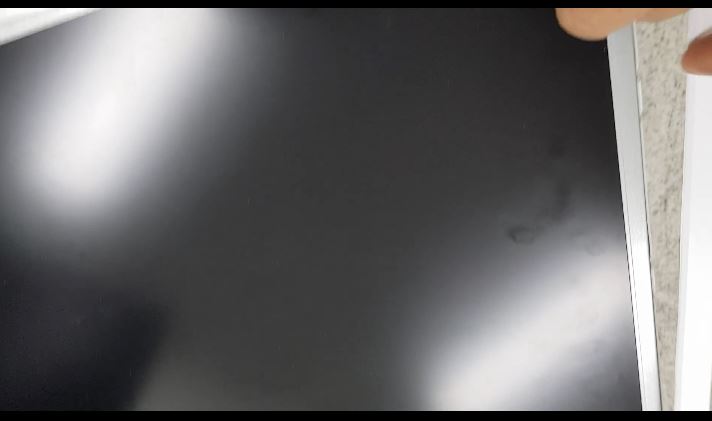

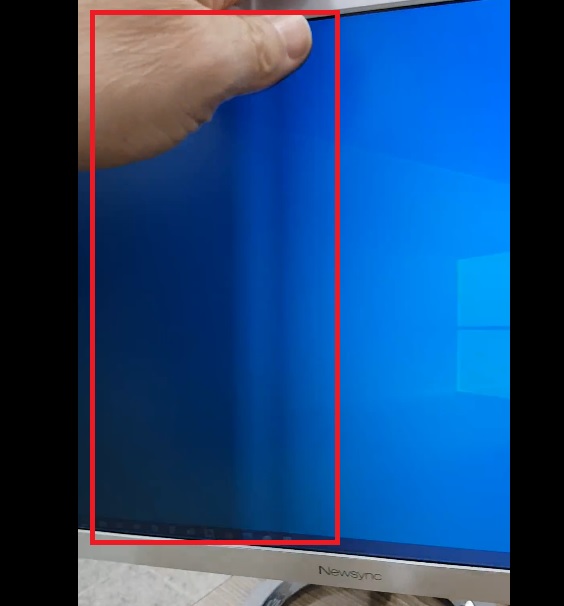

바로 위 그림 속 모니턴데요 이렇게 모니터를 손으로 두들기면 화면이 비정상적으로 표시되거나 깜박일 때가 있고 또 어찌어찌 하다보면 화면이 한참동안 정상적으로 작동하기도 합니다.

모니터 두 대 모두 뜯어보았습니다.

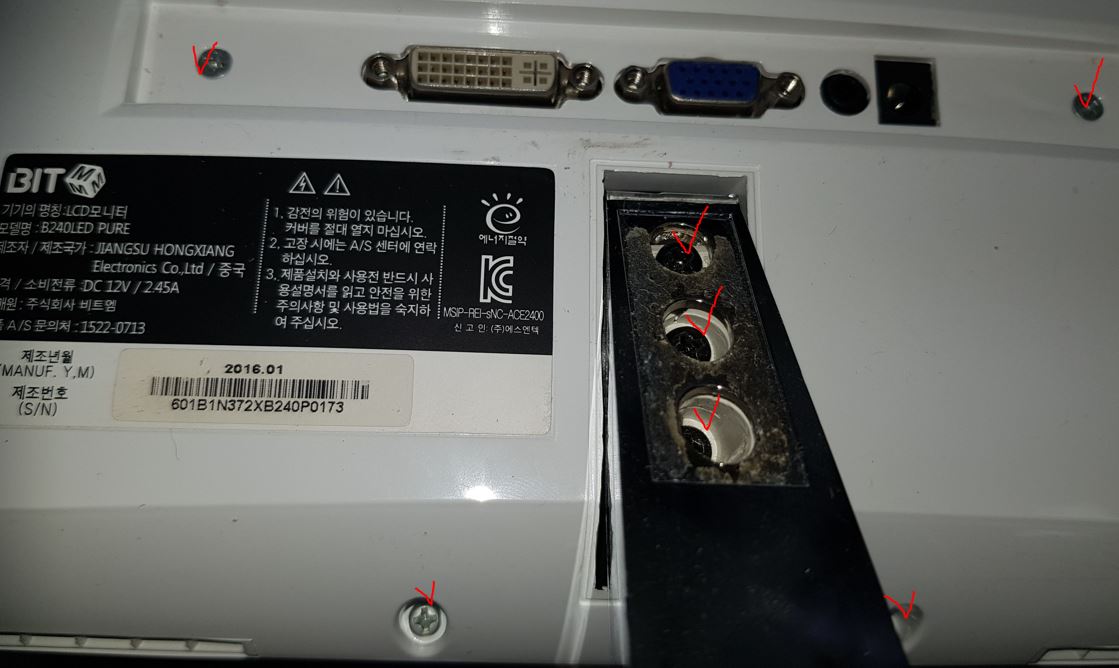

모니터 분해는 생각보다 간단합니다. 모니터 뒷면 케이스에 박힌 나사들을 전부 드라이버를 이용해 풀러 줍니다. 이 때 스티커나 고무 마개 같은 것으로 나사를 숨겨 놓은 것이 없는지 꼼꼼히 살펴야 합니다.

모니터 뒷면의 나사를 다 풀었으면 모니터 패널 베잴 (패널 커버) 부분을 살짝 열고 조금씩 힘을 주어 벌려주면 투둑 투둑 소리가 나면서 전면 케이스가 분해 됩니다.

대부분의 모니터는 이런식으로 패널 전면 커버를 먼저 분해한 후 나머지 부분을 분해합니다. 커버를 벗기고 나면 좌우 또는 상하에 나사가 또 박혀 있는 경우도 있는데, 중요한 것은 모니터 뿐만아니라 모든 전자제품을 분해할 때 힘을 줘서 억지로 하면 안 된다는 것입니다.

뭔가 힘을 줘도 잘 안 될 때는 차분하게 혹시 숨겨진 나사가 더 있는 것은 아닌지 한 번 더 둘러봐야 하겠습니다.

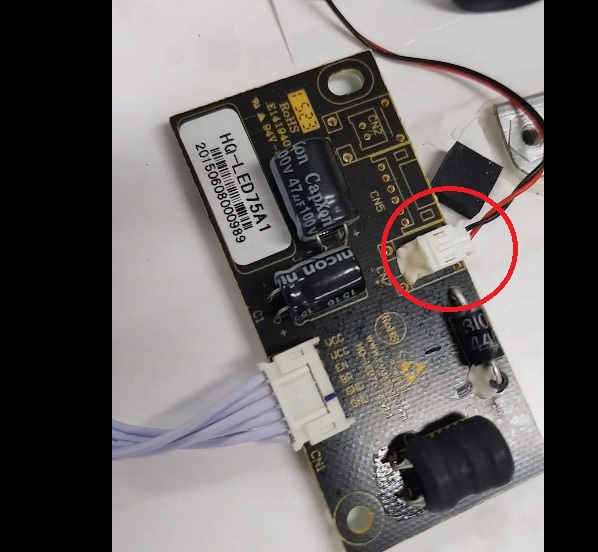

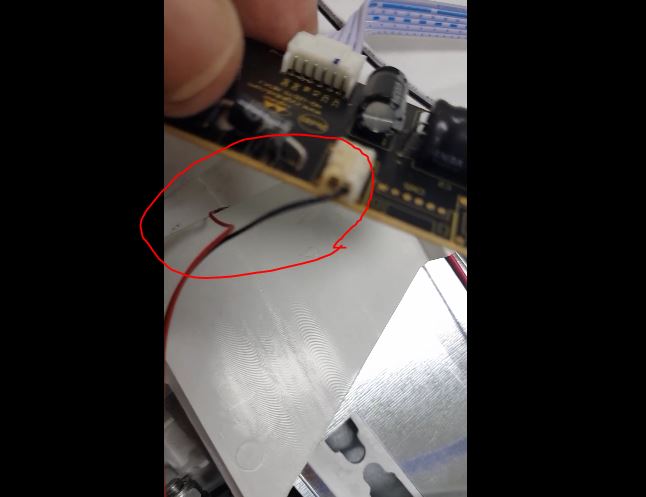

어쨌든 화면이 깜박이거나 먹통인 모니터는 막상 분해하고 보니 LED 백라이트를 컨트롤하는 LED드라이브의 케이블이 지속적으로 열이 발생하여 바삭해져 거의 끊어져 있는 상태였습니다.

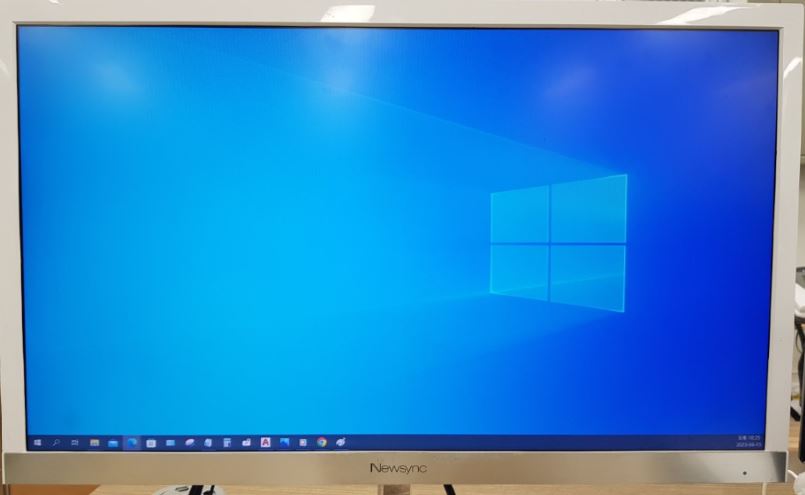

단순 케이블 접촉불량 및 단선으로 증상에 비해서는 경미한 고장으로 케이블 및 커넥터 교체만으로 수리 완료되었습니다.

다른 한 대는 모니터를 분해하고 전원스위치를 눌러보니 역시나 전원이 켜지지 않습니다. 그런데 문제는 보드나 스위치 전원을 체크해보니 모두다 정상이라는 것입니다.

메인 전원 12V, 스위치 전원 3.3V 모두 정상입니다.

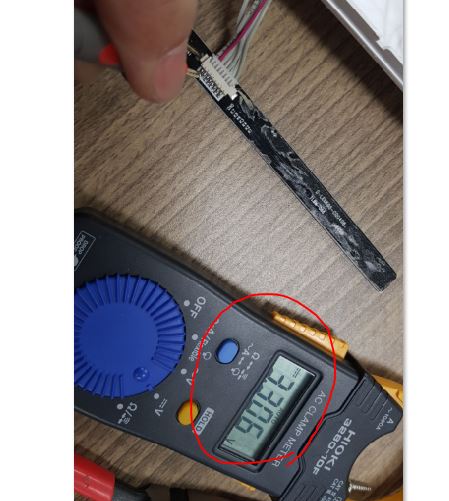

전원스위치 전원을 점검하고 있는 사진입니다. 정확히 3.3V 출력되고 있으며 전원은 정상입니다. 그런데 사진으로는 표현하지 못하지만 이 상태에서 전원스위치를 누르면 순간 전원이 0V로 변해야 하는데 스위치를 눌러도 계속 3.3V를 유지하고 있습니다. 즉, 스위치 접점이 눌러도 붙지 않고 있는 것입니다. 스위치 불량!

이 모니터도 수리방법은 어렵지 않습니다. 스위치만 개별적으로 교체해주거나 사용하지 않는 스위치 쪽으로 전원 ON 신호선으로 바꿔주는 방법도 있습니다.

저는 별로 사요하지 않는 방향 키 쪽에 전원ON 신호선을 연결하여 사용하기로 하였습니다.

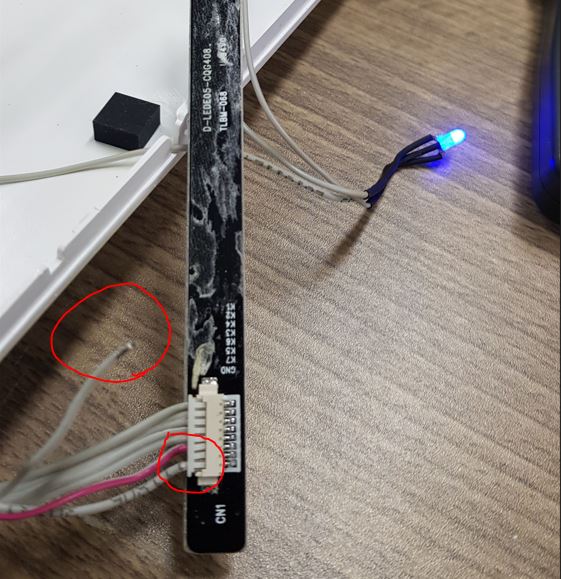

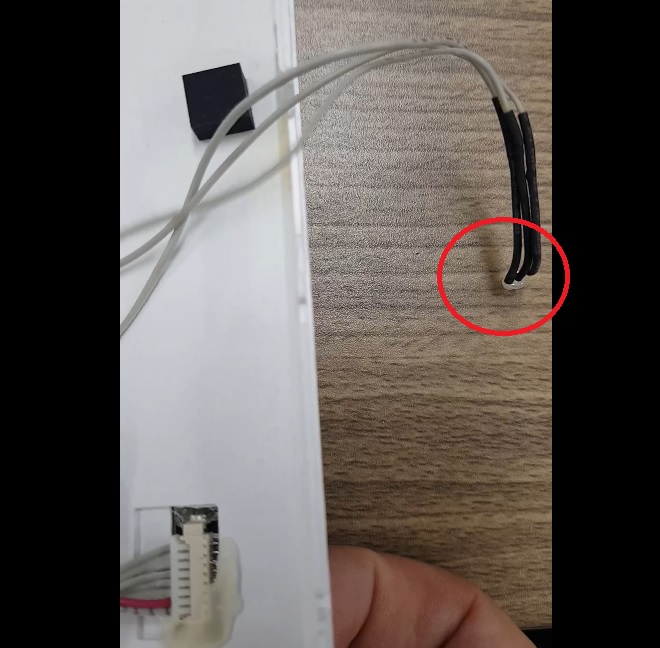

아래 그림에 보면 선 한개가 빠져 있는데 이 선은 메뉴화면에서 이동할 때 사용하는 방향키 스위치에 연결된 신호선을 빼 놓은 것입니다.

그리고 그 스위치 연결 부분에 전원ON 신호선을 연결했기 때문에 앞으로는 전원스위치는 방향키가 대신하게 됩니다.

두 대 모두 증상은 심각했지만 막상 뜯어보니 간단한 고장이었습니다. 사실 전자제품 고장이 증상은 꽤 심각해 보여도 막상 분해해서 보면 아주 간단한 고장일 경우가 많습니다.
