구형 노트북 액정 이용, 카 피씨 만들기 1-준비물.

반응형
생각만 하고 미루고 있던 카 피씨를 드디어 제작하게 되었습니다.
주 목적은 카피씨에  Gps를 장착하여 네비게이션으로 활용할 계획입니다.
컴퓨터 사양은 차 안에서만 사용할 것이기 때문에 가능한 저 전력을 위주로 구성하였습니다.
Cpu 인텔 튜알 셀 1.2Ghz
Ram Sdram 256 2 개= 512MB
노트북 하드디스크 40GB (Ide 변환 젠더 필요)
통합형 미니 보드 (vga,lan,sound 내장)
200w 미니 데스크탑 파워
트렉볼 키보드(마우스 필요 없음)
시디롬 없음(필요시 usb 이동디스크 사용)
삼보 노트북에서 떼어낸 12" lcd 페널
지니 200 AD 보드 (컴퓨터 비디오 신호를 노트북 페널로 연결)
usb 노트북용 Gps
200W 차량용 DC-AC 인버터(차량용 12v를 가정용 220v로 변환)
---------------------------------------------------------
위의 부품들로 일단 컴퓨터는 완성이 되었습니다.
이 정도 사양이면 윈도우 xp를 설치하여 네이게이션과 동영상, 음악 등을 실행하기에 충분합니다.
처음에 전원을 차량 내부의 시가잭을 이용할 생각이어서 소비 전력량을 최대한 낮추어야 했습니다.

시가잭에서 사용 가능한 전력량이 대부분 120W 를 초과하면 문제가 발생할 수 있다고 합니다.
그래서 위의 사양대로 컴퓨터를 만들면 대충 110W  정도를 사용하게 되는 것 같습니다.
실제 위의 사양대로 제작하고 장착한 다음 한 동안 시가잭을 이용하여 아무런 문제 없이 잘 사용을 하였습니다.
하지만 아무래도 시가잭의 원래 용도와 맞지 않고 혹시나 하는 심적인 불안감 때문에 결국은 밧데리와 인버터를 직결을 하여 사용하기로 결정하였습니다.

이제부터 카피씨 제작에 필요한 각종 부품들을 사진으로 소개하겠습니다.
아래의 페널과 AD보드에 필요한 모든 정보는 아래 주소의 인터넷 에서 찾아 볼 수 있습니다.
                         http://www.jiniershop.com
1.노트북에서 떼어낸 lcd 페널입니다. 삼성 12" 페널입니다.

사용자 삽입 이미지



2.AD 보드입니다. 지니 200 으로 페널과 컴퓨터의 비디오 신호를 연결해 줍니다.
그 외에도 TV(옵션)수신이나 AV 입력등을 받아서 lcd 에 뿌려주는 똑똑한 기능 들이 있습니다.
밑의 그림은 Lvds(비디오 신호 케이블 종류) 변환 커넥터입니다.

사용자 삽입 이미지



3.통합 연장 케이블입니다. lcd 페널은 차량 대쉬 보드에 장착하고 AD 보드와 컴퓨터는 조수석 아래에 장착하게 되는데 이 때에 2M 정도의 통합 케이블을 이용하여 페널과 컴퓨터를 분리하게 됩니다.
                      -  케이블, 인버터, 리모콘 전용 OSD 보드, Lvds 케이블 -

사용자 삽입 이미지

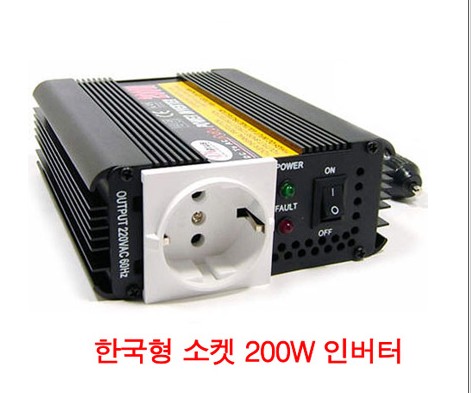

4.DC-AC 200W 인버터입니다. 컴퓨터 전원 공급을 담당합니다.

사용자 삽입 이미지

5. Usb Gps 수신기입니다. 컴퓨터에 꽂아서 네비게이션 프로그램을 설치하면 네비게이션 활용이 가능합니다. 일반 컴퓨터나 노트북에 장착 가능합니다.

사용자 삽입 이미지


6. 차량용 유선 카팩입니다. 컴퓨터의 사운드  출력 단자에 연결하면 차량용 스테레오 스피커를 컴퓨터에서 바로 이용 가능합니다.

사용자 삽입 이미지


7. 트랙볼 키보드입니다. 차 안에서는 마우스 사용이 용이하지 않기 때문에 이런 트랙볼 키보드를 사용하는 것이 좋습니다. 물론 차량 운행 중에는 사용하지 않아야 겠지요.
좌측의 있는 단추 들이 마우스 좌, 우측 클릭을 대신합니다. 우측은 예전 볼 마우스의 볼 이라고 생각하면 되겠습니다. 굴리면 마우스 포인트가 움직입니다.

사용자 삽입 이미지


8. 밧데리 직접 연결에 필요한 케이블, 휴즈, 휴즈 블럭,  AD보드 리모콘입니다. 케이블과 휴즈는 옥션 등에서 8게이지 케이블 검색하면 구할 수 있습니다.

사용자 삽입 이미지


이상으로 부품 소개를 마치며 2편에서 차량에 장착하는 것에 대하여 알아보겠습니다.
